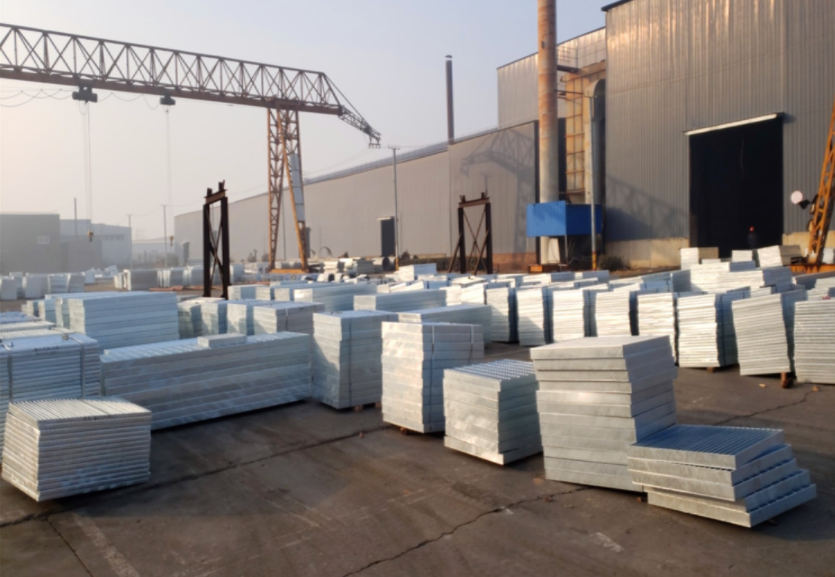

60間距格栅闆|80網格鍍鋅格栅闆|100×100熱浸鋅格栅闆

一：鋼格栅闆簡介：鋼格栅闆又叫鋼格闆，格栅闆，是用扁鋼按照一定的間距和橫杆進行交叉排列，並且焊接

中間帶有方形 格子的一種鋼鐵制品，主要用來做水溝蓋闆，鋼結構平台闆，鋼梯的踏步闆等．橫杆一般採用經

過扭絞的方鋼． 　　

鋼格栅闆一般採用碳鋼制作，外表熱鍍鋅，可以起到防止氧化的作用。也可以採用不鏽鋼制作．鋼格栅闆 具有

通風，採光，散熱，防滑，防爆等性能． 鋼格栅闆的生産标準,（中國爲2007年 版鋼格闆标準

YB/T4001.1-2007标準。

二：鋼格栅闆的分類：

按焊接方式，可分爲：壓焊型鋼格栅闆、相嵌型鋼格栅闆、穿鎖型鋼格栅闆和穿焊型鋼格栅闆 　

按按其負載扁鋼側表面的形狀，可分爲：平面型鋼格栅闆、齒型鋼格栅闆和“工”字型鋼格栅闆等

按其用途可分爲：一般用途鋼格栅闆和專門用途的鋼格栅闆如
：地溝蓋闆、踏步闆等等。 鋼格栅闆按材料

爲：不鏽鋼鋼格栅闆和碳鋼鋼格栅闆

三：鋼格栅闆的制作方法：壓焊鋼格栅闆是由負荷扁鋼和橫杆按一定間距經炜排列，採用200噸液壓電阻焊自動

化設備焊接成原闆，經 切割，開孔，包邊等工序加工而成客戶要求的産品。

受荷扁鋼間距：兩相鄰受荷扁鋼的中心距，常用30MM，40MM及60MM三種。

橫杆間距：兩相鄰橫杆的中心間距通常爲50MM，100MM，兩種。

我公司也可根據客戶要求訂制各種型号鋼格闆

四：鋼格栅闆的特點：　　

1：高強度，輕結構　　

2：防腐能力強，經久耐用　　

3：外形美觀，表面亮澤 　　

4：不積污物，不積雨雪，不積水，自清潔，易於維護　　

5：通風，採光，散熱，防滑，防爆性好　

6：便於安裝他折卸

五：鋼格栅闆的應用：廣泛應用於石油化工，電力，自來水，污水處理，港口碼頭，建築修飾，造船，自走

式停車場，市政工 程，環衛工程等領域平台，走道，棧橋，溝蓋，井蓋，梯子，圍欄等。

鋼格闆鋼格闆是由負載扁鋼和橫杆按一定間距經緯排列，採用200噸液壓電阻自動化設備焊接成原版，經切割，開孔
，

包邊等工序加工二成客戶要求的産品。

受核扁鋼間距：兩相鄰受荷扁鋼的中心距，常用30mm，40mm，50mm等。

橫杆間距：兩相鄰橫杆的中心間距通常爲50mm，100mm兩種，可按客戶要求定做。

鋼格闆優越性

節省材料：承受相同荷載條件下最省材料的方式，相應的，可減少支撐結構的材料。

減少投資：省材料，省人工，省工期，免清潔和維護。

經久耐用：出廠前經熱浸鋅防腐處理，耐沖擊和重壓能力強。

現代氣派：外形美觀，設計規範，通風透光，給人以整體流暢的現代感受。

結構輕便：用材少，結構輕
，且易於吊裝。

防積污物：不積雨水，冰雪和灰塵。

格栅闆

格栅闆是鋼格闆的别名

是用扁鋼按照一定的間距和橫杆進行交叉排列，並且焊接成中間帶有方形格子的一種鋼鐵制品，主要用來做水

溝蓋闆，鋼結構平台闆，鋼梯的踏步闆等．橫杆一般採用經過扭絞的方鋼．

鋼格闆一般採用碳鋼制作，外表熱鍍鋅，可以起到防止氧化的作用。也可以採用不鏽鋼制作．鋼格闆具有通風，

採光，散熱，防滑，防爆等性能． 　　

格栅闆的生産标準,

中國爲YB/T4001-1998;另外美國,英國,澳大利亞和新西蘭也有其各自标準.鋼材标準按照GB700-88,GB1220-

92.

鋼格闆表面可沖齒以增加防滑性能.扁鋼也可採用I型的扁鋼制作. 　格栅闆的制作方式:有機器壓焊和手工制作兩

種.機器壓焊使用高壓電阻壓焊機,機械手自動将橫杆橫放

在均勻排列的扁鋼上,通過強大的電焊功率和液壓力将橫杆壓焊入扁鋼内,從而可以得到焊點堅固,穩定性強度極高

的高品質鋼格闆.手工制作的鋼格闆是先在扁鋼上沖孔,然後将橫杆放入孔中點焊,橫杆與扁鋼會存在空隙,而且不可

能每個接觸點都進行焊接,因此焊接不牢固,強度有所降低. 業都得到廣泛的應用. 　

格栅闆特點：1.高強度，輕結構：牢固的網格壓焊結構使其具有高承載，結構輕2.便於吊裝等特點 3.外形美觀，

經久耐用：熱浸鋅表面處理使其具有相當好的防腐能力，4.表面光澤美觀 5.通風、採光、散熱、防爆、防滑性能

好；防積污物。

格栅闆用途

廣泛應用於石油化工、電廠、水廠、污水處理廠、市政工程
、港口工程、機械工業、環衛工程等領域的平台、

走道、棧橋、溝蓋、井蓋、梯子、圍欄、護欄等

鋼格栅闆一般採用碳鋼制作，外表熱鍍鋅，可以起到防止氧化的作用。也可以採用不鏽鋼制作．鋼格栅闆具有通風，採光，散熱，防滑，防爆等性能．

分類

按焊接方式，可分爲：壓焊型、相嵌型、穿鎖型和穿焊型

按按其負載扁鋼側表面的形狀，可分爲：平面型、齒型和ldquo;工rdquo;字型等

按其用途可分爲
：一般用途鋼格栅闆和專門用途的鋼格栅闆如：地溝蓋闆、踏步闆等等。

鋼格栅闆按材料分爲：不鏽鋼鋼格栅闆和碳鋼鋼格栅闆

制作方法

壓焊鋼格栅闆是由負荷扁鋼和橫杆按一定間距經炜排列，採用200噸液壓電阻焊自動化設備焊接成原闆，經切割，開孔，包邊等工序加工而成客戶要求的産品。

受荷扁鋼間距：兩相鄰受荷扁鋼的中心距，常用30MM，40MM兩種。

橫杆間距：兩相鄰橫杆的中心間距通常爲50MM，100，兩種，可按客戶要求生産。

可根據客戶要求訂制各種型号鋼格闆
